Máy đo độ xuyên của dầu mỡ AWD-38, Trung Quốc

Mode: AWD-38

Hãng sản xuất: AWD

Xuất xứ: Trung Quốc

AWD-38 – Thiết bị đo độ xuyên của dầu mỡ bôi trơn

Tiêu chuẩn áp dụng: ASTM D217, GB/T 269

Máy đo độ xuyên của dầu mỡ AWD-38 được thiết kế và sản xuất theo tiêu chuẩn GB/T 269 và ASTM D217. Thiết bị dùng để xác định độ xuyên bằng hình nón (cone penetration) của các loại mỡ bôi trơn khác nhau.

Đặc điểm hiệu năng

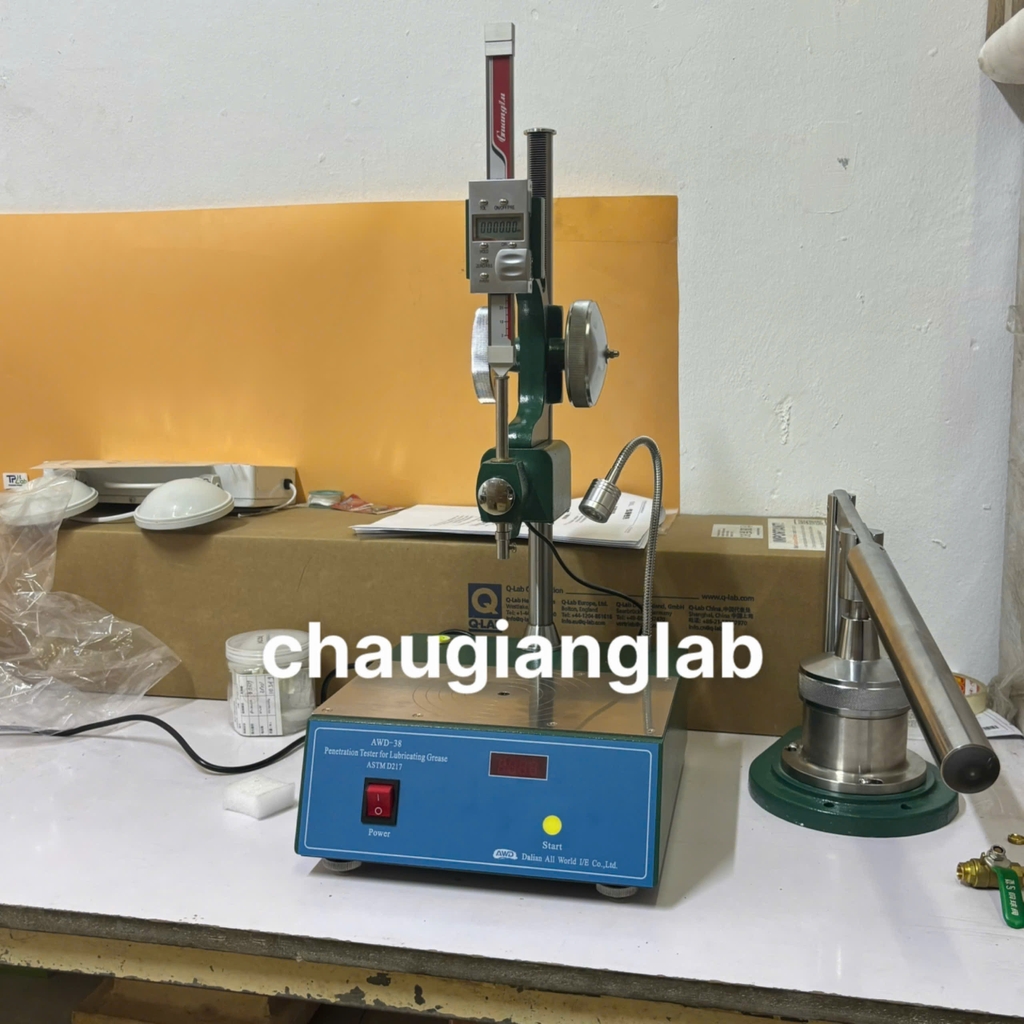

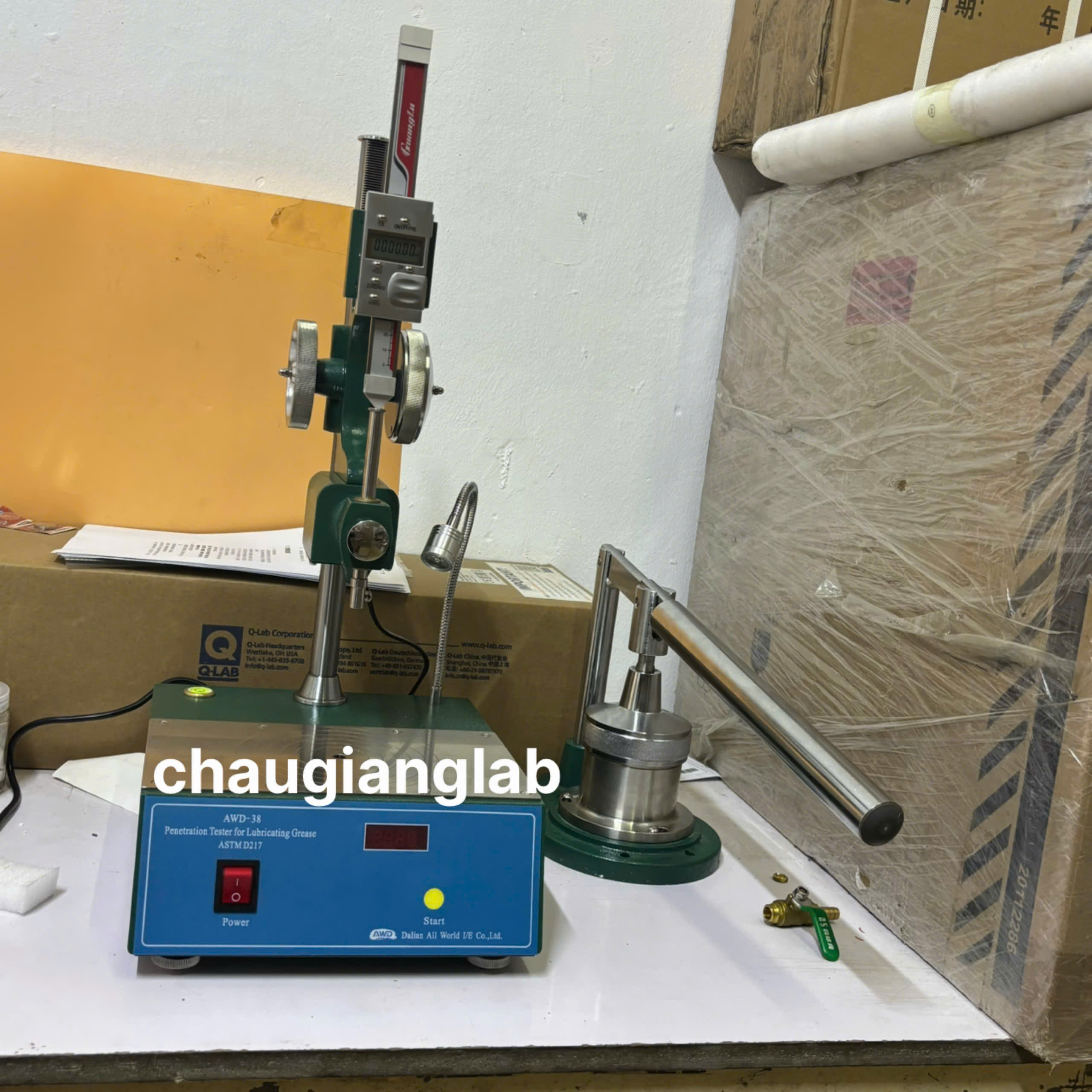

Máy đo độ xuyên AWD-38 bao gồm 2 bộ phận chính:

• Bộ đo độ xuyên (Penetrometer)
• Bộ trộn mỡ (Grease worker)

-         Bộ đo độ xuyên gồm 3 phần chính:

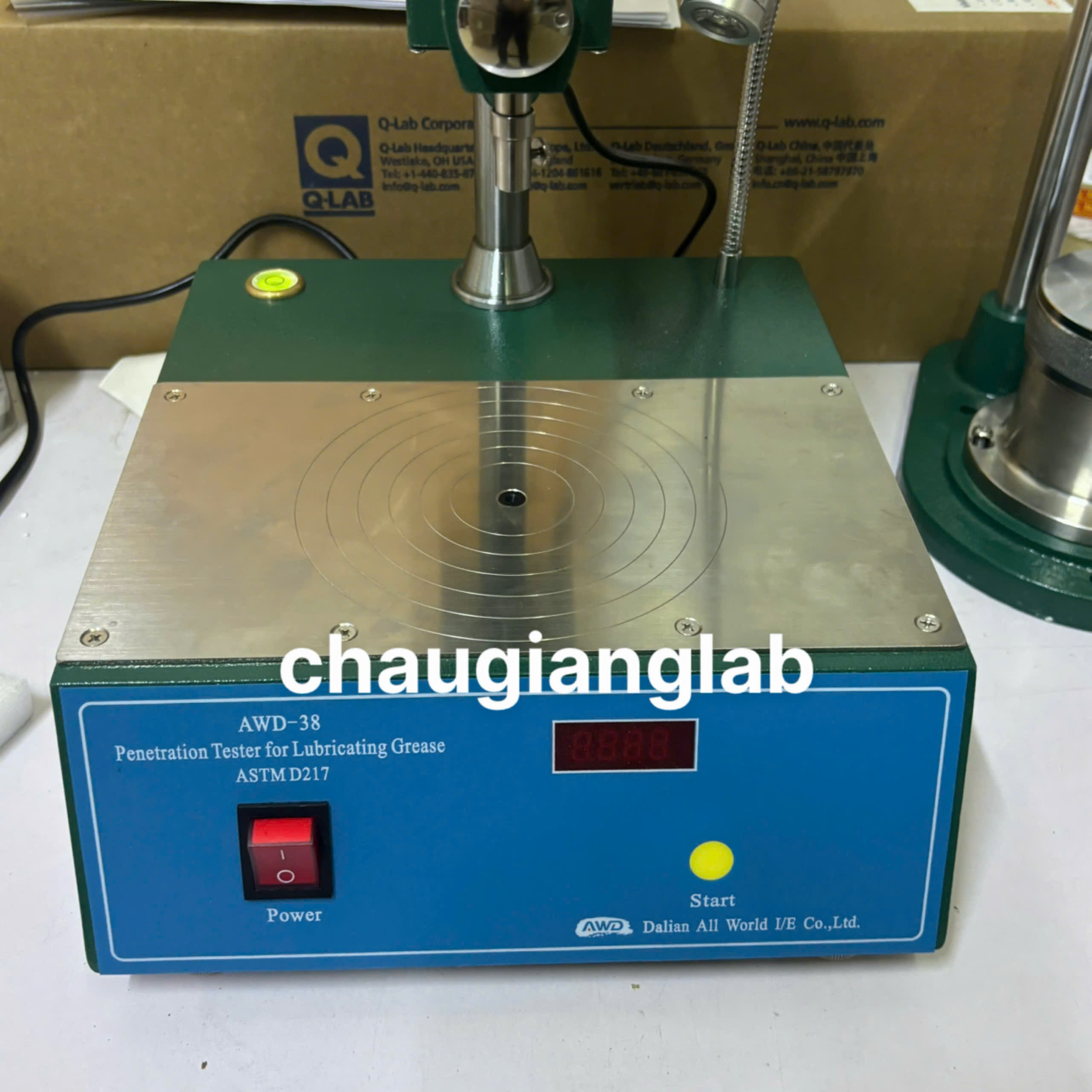

• Đế có cơ cấu điều chỉnh: Trang bị vít chỉnh cân bằng và bóng thủy để kiểm tra độ cân bằng
• Bộ phận định tâm: Bao gồm cột đỡ, tay đỡ và núm điều chỉnh. Có thể điều chỉnh độ cao của đồng hồ đo, giúp thao tác chính xác và có chức năng khóa tự động.

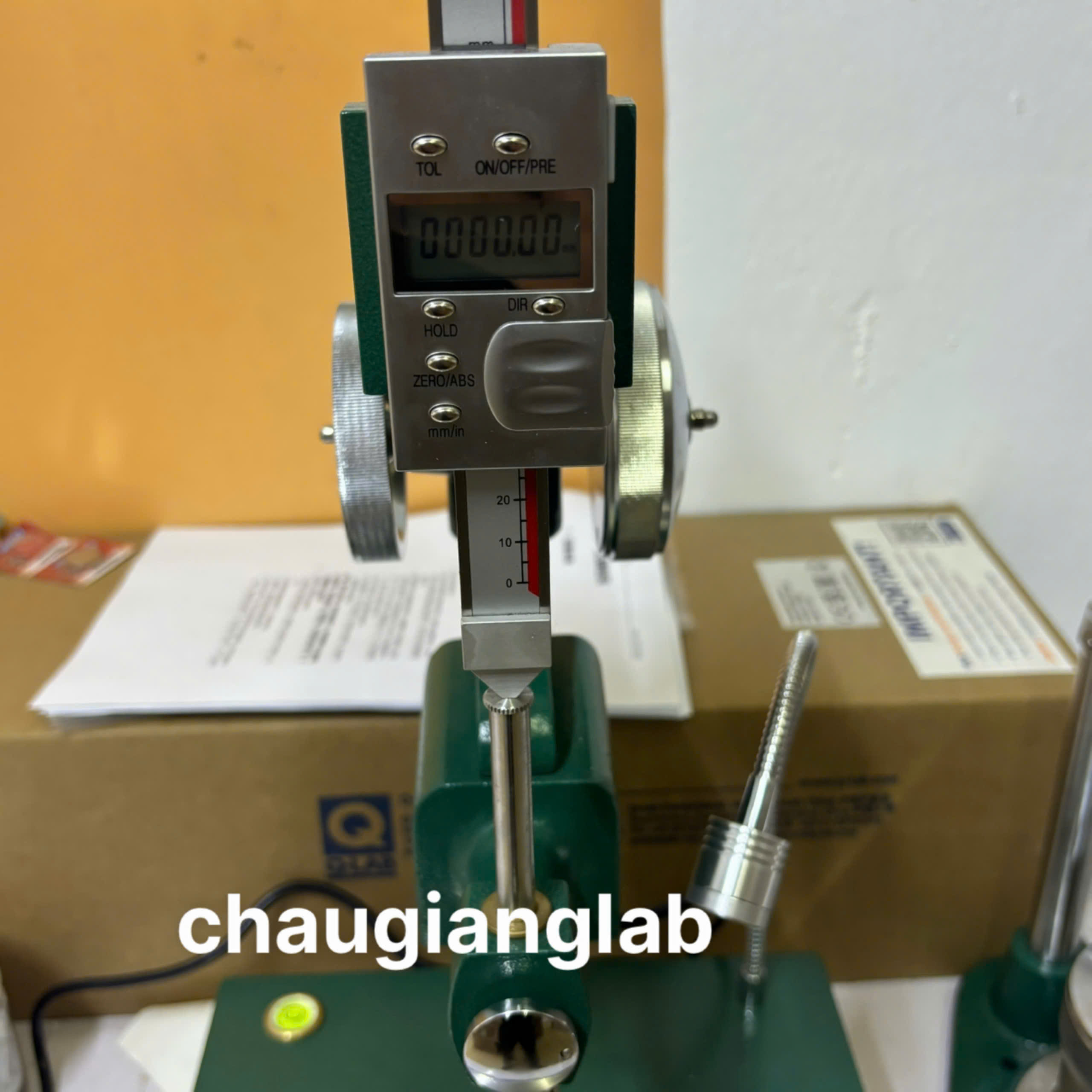

• Bộ đo: Gồm đồng hồ hiển thị số, hình nón điện từ, nút thao tác bằng tay và bộ hẹn giờ. Ưu điểm: đo chính xác, thao tác đơn giản, hình nón rơi tự do không có lực cản.

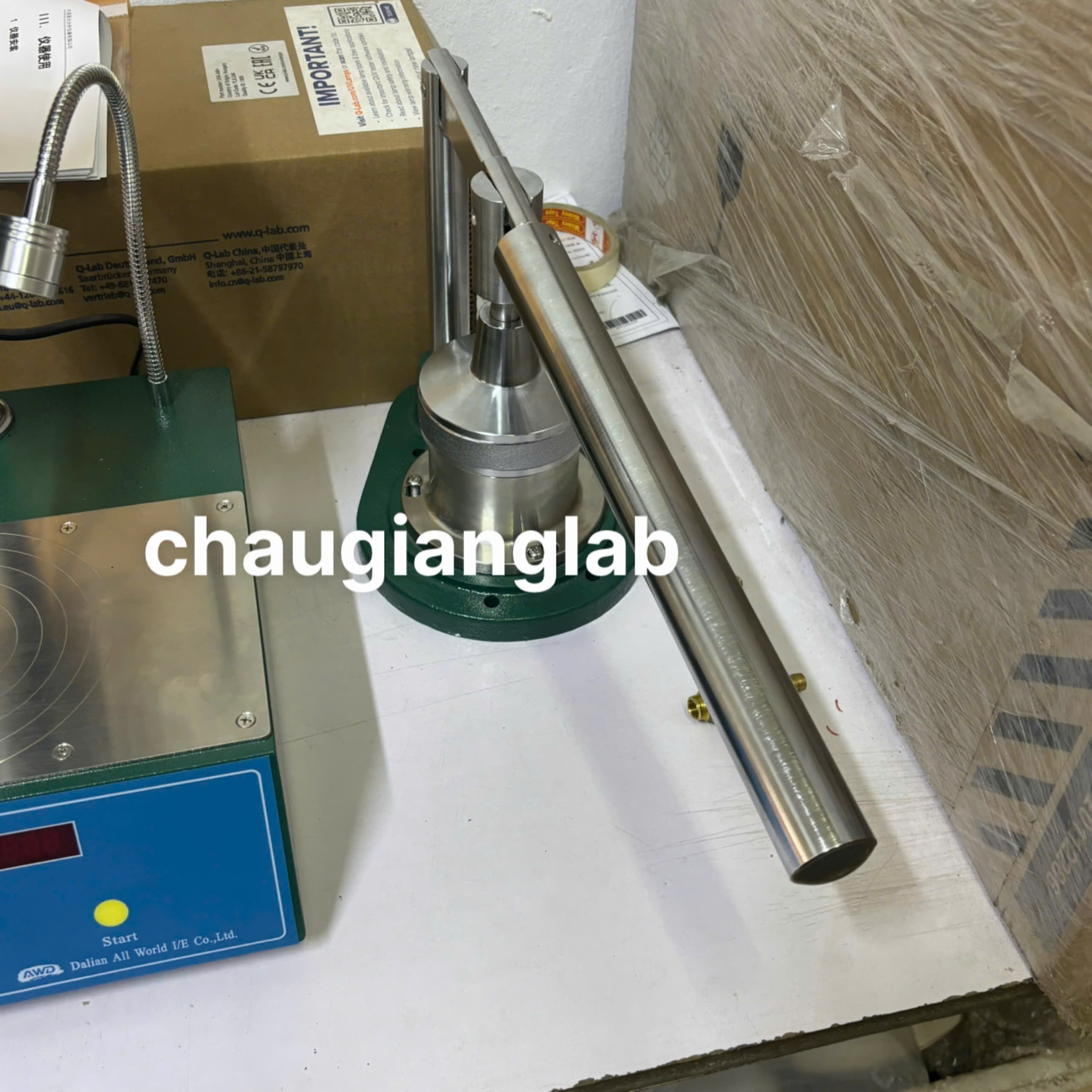

-         Bộ trộn mỡ (Grease worker):

Gồm đế, cột đỡ, thanh chuyển động qua lại và thanh nén mỡ. Cấu trúc đơn giản, dễ sử dụng.

Thông số kỹ thuật

Nguồn điện: AC220V ±10% / 50Hz

Phạm vi đo tối đa: 70mm

Độ chính xác độ xuyên hình nón: ±0,1 mm

Nón tiêu chuẩn: Theo yêu cầu của tiêu chuẩn GB/T 26

Vì sao phải đo độ xuyên dầu mỡ?

- Độ xuyên càng lớn → mỡ càng mềm

- Độ xuyên càng nhỏ → mỡ càng cứng.

Đây là tiêu chí kỹ thuật rất quan trọng trong ngành dầu mỡ bôi trơn, nhất là cho:

- Ổ bi, ổ trượt

- Hộp số, động cơ

- Ngành ô tô, công nghiệp nặng

Cấu tạo và nguyên lý hoạt động:

1. Penetrometer (bộ đo): Gồm đế, thiết bị thả hình nón và đồng hồ đo. Đặt hộp đựng mỡ vào dưới nón, nhấn nút để nón rơi → đồng hồ sẽ hiển thị độ lún
2. Grease Worker (bộ trộn mỡ): Giúp khuấy mỡ trước khi đo để đảm bảo đồng đều. Một số tiêu chuẩn yêu cầu "làm việc" mỡ trước khi đo để mô phỏng điều kiện sử dụng thực tế.
